圓盤造球機類型，造球機結構特點及圖片

　　圓盤造球機是很多工業生產線上常用到的一種造球，造粒設備，業內通常也稱之為造粒機。因此，圓盤造球機也即為選礦、建材等方面所用到的圓盤造粒機。該設備比起其他類型的設備，具有操作簡單，動力小，產量大，球體自然成型等特點，因此，非常方便操作與參數調節。

　　圓盤造球機是目前國內外廣泛使用的造球沒備，是主要的陶粒砂生產線設備之一。我國球團廠都采用這種設備，從結構上可分為傘齒輪傳動的圓盤造球機和內齒輪圈傳動的圓盤造球機。

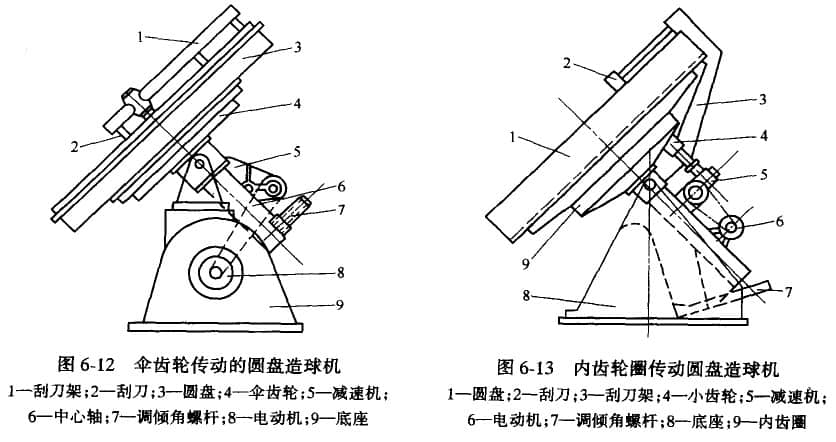

　　傘齒輪傳動的圓盤造球機主要由圓盤、刮刀、刮刀架、大傘齒輪、小圓錐齒輪、主軸、調傾角機構、減速機、電動機、三角皮帶和底座等組成。造球機的轉 速可通過改變皮帶輪的直徑來調整，圓盤的傾角可以通過螺桿調節。

　　圓盤造球機選出的生球粒度均勻，不需要篩分，沒有循環負荷。采用固體燃料焙燒時，可在圓盤的邊緣加一環形槽，就能向生球表面粘附固體燃料，不必另添 專門設備。圓盤造球機質量小。電耗少。操作方便，但是單機產量低。

　　內齒輪傳動的圓盤造球機是在傘齒輪傳動的圓盤造球機的基礎上改進的。改造后的造球機主要結構為：圓盤連同帶滾動軸承的內齒圈固定在支承架上，電動 機、減速機、刮刀架均安在支承架上，支承架安裝在機座上，并與調整頓角的螺桿相連，當調節螺桿時，圓盤連同支承架一起改變角度。

　　內齒圈傳動的圓盤造球機轉速通常有三級(如5。5m造球機，轉速有6。05、6。75、7。73r/min)。它是通過改變皮帶輪的直徑來實現的。

　　圓盤造球機的結構特點：

　　1、造球機全部為焊接結構，具有質量小、結構簡單的特點。

　　2、圓盤采用內齒圈傳動，整個圓盤由大型壓力滾動軸承支托。因而運轉平穩。

　　3、用球面蝸輪減速機進行減速傳動，配合緊湊，圓盤底板焊有魚鱗保護襯網。

　　4、操作方便，出球率高，生球質量好，對原料的適應性強。設備運轉可靠，維修工作量小。
